光纖滑環安裝方式

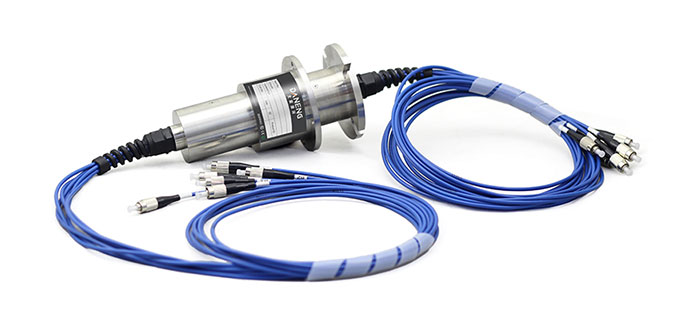

光纖旋轉接頭又稱光纖滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害。

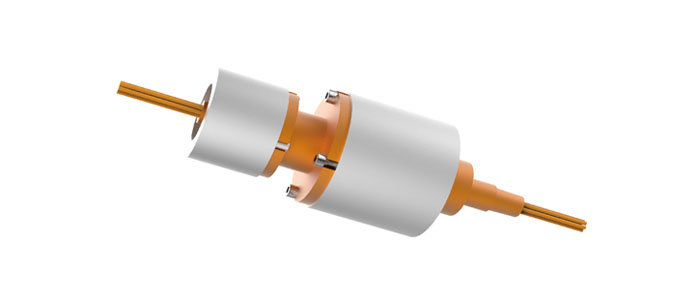

安裝示意圖（3D）：

安裝指引：

因為光纖滑環轉子和定子在安裝的時候很難保證同心，建議先將光纖滑環固定在定子板上，轉子撥桿插入轉子板，要有一定的間隙，千萬不能強行固定轉子撥桿，否則可能會導致滑環損壞或者達不到預期使用壽命。

注意事項：

1）光纖滑環環體不得作承重用，尾纖也不得承受外部拉力。
2）在光纖滑環安裝時，務必要保護好尾纖，避免因尾纖保護層損壞而影響到產品品質。
3）光纖滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4）確定固定部分的螺母不松動。
