產品特點
DK123系列是12通道氣動旋轉接頭(可混合電) G3/8"牙，體積小，重量輕，轉動扭矩小
且可選同時通過功率動力線，信號線，工業總線，控制線，電磁閥，感應線等；
標準為法蘭安裝形式,能通過的介質有: 壓縮空氣，真空等氣體；
DK123系列氣電旋轉接頭
| 技術規格參數 |
| 工作壽命 | >1000萬轉 | 最大壓力 | 1MPa (可定制高壓)，真空 0.01torr |
| 額定轉速 | 500RPM | 額定電壓 | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | AWG17#(功率)AWG22#(信號) |
| 工作濕度 | 0~85% RH | 導線長度 | 標準長度300mm（可據要求調整） |
| 密封件 | 進口密封件 | 殼體材料 | 鋁合金/鋼 |
| 接觸材料 | 貴金屬 | 絕緣強度 | 500VAC@50Hz，60s |
| 防護等級 | IP51 | 動態電阻變化值 | <0.01Ω |
圖紙與型號

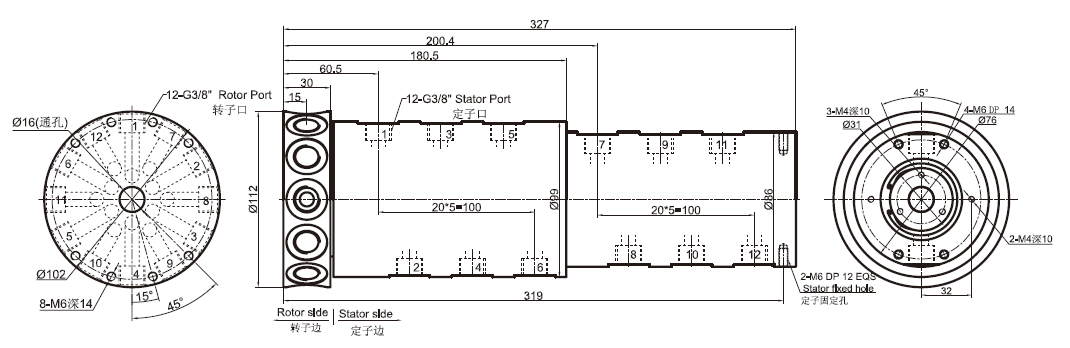

DK123(純氣動旋轉接頭) 尺寸圖 8進8出G3/8"牙
| 部件# | 氣體通道 | 接口尺寸 | 氣管大小 |
| DK123 | 12 | G3/8" | 10~12mm |

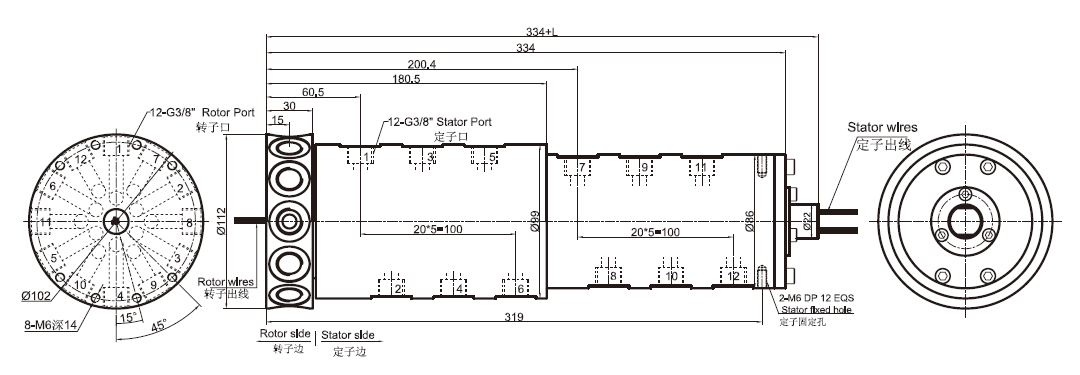

DK123S-S12(S18,S24,S36) 尺寸圖 8進8出G3/8"牙+12~36路信號(2A)
| 部件# | 氣體通道 | 接口尺寸 | 氣管大小 | 信號或者2A | L(mm) |
| DK123-S12 | 12 | G3/8" | 10~12mm | 12 | 22.5 |
| DK123-S18 | 12 | G3/8" | 10~12mm | 18 | 29.5 |
| DK123-S24 | 12 | G3/8" | 10~12mm | 24 | 40.1 |
| DK123-S36 | 12 | G3/8" | 10~12mm | 36 | 53.8 |

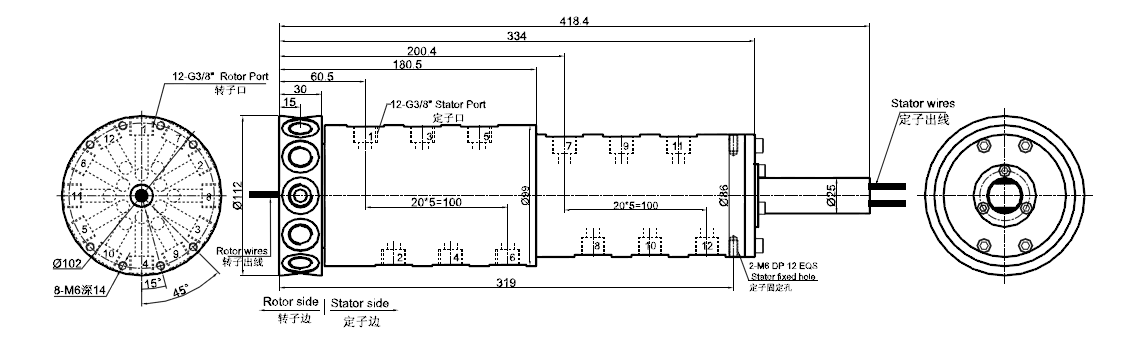

DK123S-S56 尺寸圖 8進8出G3/8"牙
| 部件# | 氣體通道 | 接口尺寸 | 氣管大小 | 信號或者2A | L(mm) |
| DK123-S56 | 12 | G3/8" | 10~12mm | 56 | 418.4 |

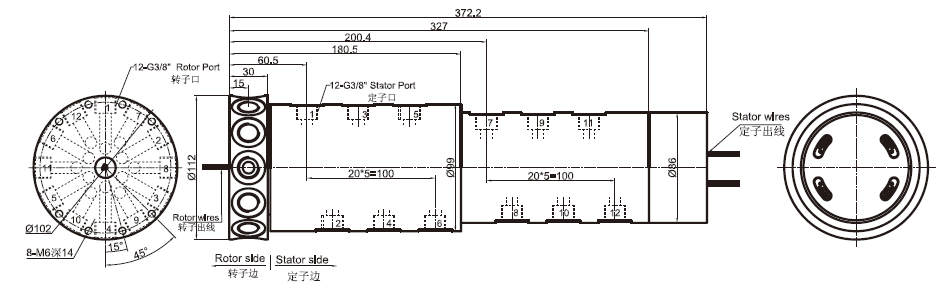

DK123尺寸圖， 8進8出G1/8牙 + 信號（5A）/10A
| 部件# | 氣體通道 | 接口尺寸 | 氣管大小 | 10A | 信號(5A) | L(mm) |
| DK123-P0610 | 12 | G3/8" | 10~12mm | 6 | 0 | 45.2 |
| DK123-S06 | 12 | G3/8" | 10~12mm | 0 | 6 | 45.2 |
| DK123-P1210 | 12 | G3/8" | 10~12mm | 12 | 0 | 65.6 |
| DK123-P0610-S06 | 12 | G3/8" | 10~12mm | 6 | 6 | 65.6 |
| DK123-S12 | 12 | G3/8" | 10~12mm | 0 | 12 | 65.6 |
| DK123-P1810 | 12 | G3/8" | 10~12mm | 18 | 0 | 86 |
| DK123-P0610-S12 | 12 | G3/8" | 10~12mm | 6 | 12 | 86 |
| DK123-P1210-S06 | 12 | G3/8" | 10~12mm | 12 | 6 | 86 |
| DK123-S18 | 12 | G3/8" | 10~12mm | 0 | 18 | 86 |
| DK123-S24 | 12 | G3/8" | 10~12mm | 0 | 24 | 106.4 |
| DK123-P0610-S18 | 12 | G3/8" | 10~12mm | 6 | 18 | 106.4 |
| DK123-S30 | 12 | G3/8" | 10~12mm | 0 | 30 | 126.8 |
| DK123-S36 | 12 | G3/8" | 10~12mm | 0 | 36 | 150.2 |
能夠根據您的要求定制
請告訴我們:
1)總共有多少通道？
2)每個端口連接尺寸是多少？
3)介質是什么？
4)每個通道的壓力是多少？
5)總共有多少路？
典型的應用
工業機器-組合加工中心機床，旋轉分度臺；
重型設備炮塔、電纜卷筒、測試設備；
包裝機、堆垛機、磁性離合器，
工藝設備；
旋轉傳感器、應急照明、機器人技術；
展覽/展示設備，醫療設備
根據您的要求定制
如果您在網站上沒有找到您所想要的，請您告訴我們；我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的，請您告訴我們，我們目錄中只包含了我們滑環的小部分產品！
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當?shù)氐匿N售代表或發送電子郵件至 info@danenghuahuan.cn
