滑環傳輸方案，滑環傳輸?shù)男盘栍心男?/h2> 發布日期：2018-11-27 10:20:14
各類低頻信號;如：音頻信號/模仿視頻信號/一般操控信號/各類總線信號
（Inter/Bus/Can/Bus/Profibus/RS422/RS485）,各類傳感信號（溫度,濕度,重量,壓力,視點等）特殊中頻段信號;50~100MHz。各類高速率信號：USB1.0、2.0信號，10M/100M/1000M以太網信號，SD-SDI、HD-SDI，高清視頻信號、1GHz以上高頻信號。光纖信號/USB滑環能混合傳輸功率電流/信號等.具有傳輸穩定/不丟包/不串碼/回?fù)p小/插入損耗小等長處。美國軍工鍍層技術，貴金屬+超硬鍍金處理、超低的BER誤碼率和超高的信噪比。
工作溫度：低溫60℃或高溫400℃，防護等級、IP67,IP68。工作轉速、10000rpm。或線速度20m/s，工作電壓，10000V（電流≤600A）、工作電流、1500A，通孔直徑、1000mm。
信號類滑環：
以太網信號滑環、開關/操控信號滑環、RS485/232信號滑環、視頻信號滑環、高清信號滑環、各種工業總線滑環比方Profibus, CanBUS, CANOPEN, DeviceNET, CC-LINK, ProfiNET等等，滑環技術水平的高低在于怎么高質量傳輸信號、防止信號丟包，并實現更低背景噪聲。
電流傳輸類滑環：
電流傳輸類滑環值得重視的就是大電流導電滑環，所謂大電流滑環。首要是指能傳輸50A以上、乃至高達幾百安培的大電流滑環。超長壽命。免維護。能夠360接連旋轉并傳輸動力及各類數據信號、多使用于起重設備，旋轉工作臺；船舶機械；工程機械；電纜卷筒等范疇；流體傳輸滑環流體傳輸滑環中；不同的使用場景、其傳輸?shù)慕橘|(zhì)不同，氣體傳輸滑環；液體傳輸滑環；其傳輸介質分別為氣體與液體；其選用共同設計及高精湛工藝技術、多用于自動化生產設備中； 用來傳輸冷卻或加熱液體及氣體；如汽缸；液壓驅動系統等。
無線滑環：
無線滑環首要包含；光纖滑環；電容耦合滑環等等，能夠在接連旋轉中傳輸動力與信號，不同于其他滑環；由于轉子和定子無觸摸沖突；因此徹底處理了滑環的磨損問題；大能機電無線滑環在高轉速；長壽命要求及惡劣環境中得到可靠而成熟的使用。

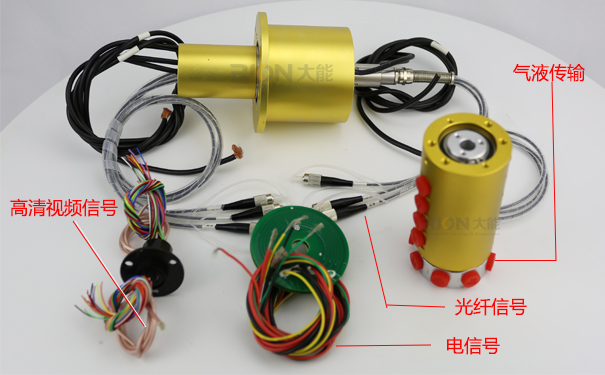

復合型滑環：
復合型滑環即滑環本體中能混合傳輸各種動力，電信號，光信號及液（氣）介質等，大能機電擁有強大的研發才能；能供給各種技術形式的滑環；為客戶供給更優的處理方案。
部分滑環參考型號：
RU-PM24系列24進24出氣動旋轉接頭
PHE08系列8通道氣液電旋轉接頭|氣液旋轉接頭|氣電旋轉接頭
PHE02系列雙通道氣液電滑環|2進2出氣液滑環
PHE12系列12通道氣液電旋轉接頭|氣液旋轉接頭|氣電旋轉接頭
過孔滑環的安裝方式|安裝指引
氣滑環|氣液電組合滑環安裝方式
PHE16系列16通道氣液電旋轉接頭|氣液旋轉接頭|氣電旋轉接頭
低扭矩旋轉接頭|高速旋轉接頭|氣管旋轉接頭
過孔式轉子法蘭滑環安裝方式
盤式滑環安裝方式
