最全最詳細的導電滑環原理示意圖
發布日期：2018-12-27 09:19:52導電滑環負責為旋轉體連通、輸送能源與信號的電氣部件。導電滑環為什么能無限制旋轉傳輸功率電源、信號電源呢？是怎么實現的呢？工作原理到底是怎么樣的。接下來我們就通過導電滑環滑環的內部結構實體圖，工作原理示意圖來了解一下。

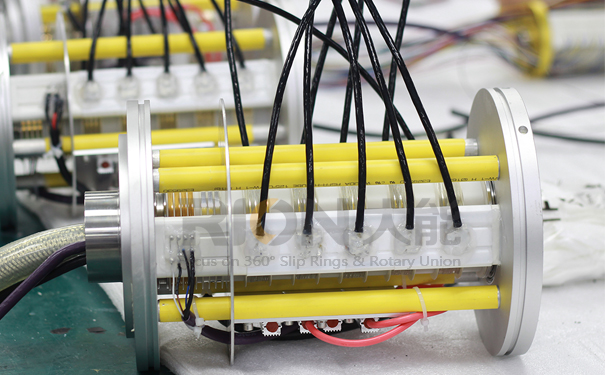

導電滑環結構實物圖：

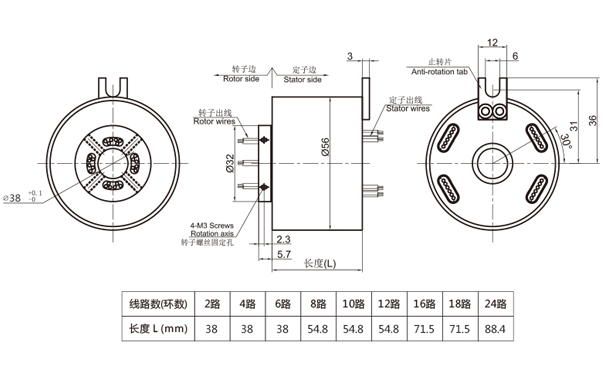

導電滑環設計圖紙：

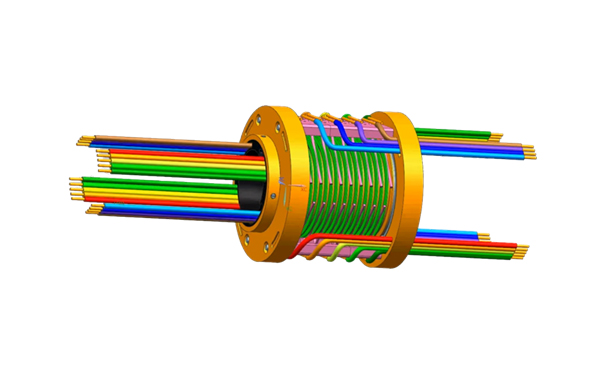

導電滑環3D結構圖：
從上面導電滑環原理示意圖片可以看出，大體上，滑環由兩個首要部件組成 - 金屬環和電刷觸點。金屬環沿著環體的軸堆疊而成，當然依據不同的功用要求其制作工藝也不一樣。導線焊接在金屬環體上。而電刷也是同理�；h(huán)作業的時分會分紅兩種情況：導電滑環環體轉動而電刷停止和電刷旋轉而環體保持停止，在360°旋轉的過程中經過兩者之間的互相沖突傳遞各種動力和信號。說得簡單點導電滑環就是傳遞動力和信號的旋轉接頭，巧妙的處理了無刷電機在使用過程中的線路纏繞問題。滑環都包括在外殼內，以保護它們免受塵埃，濕氣和其他或許導致其毛病的要素的影響。
